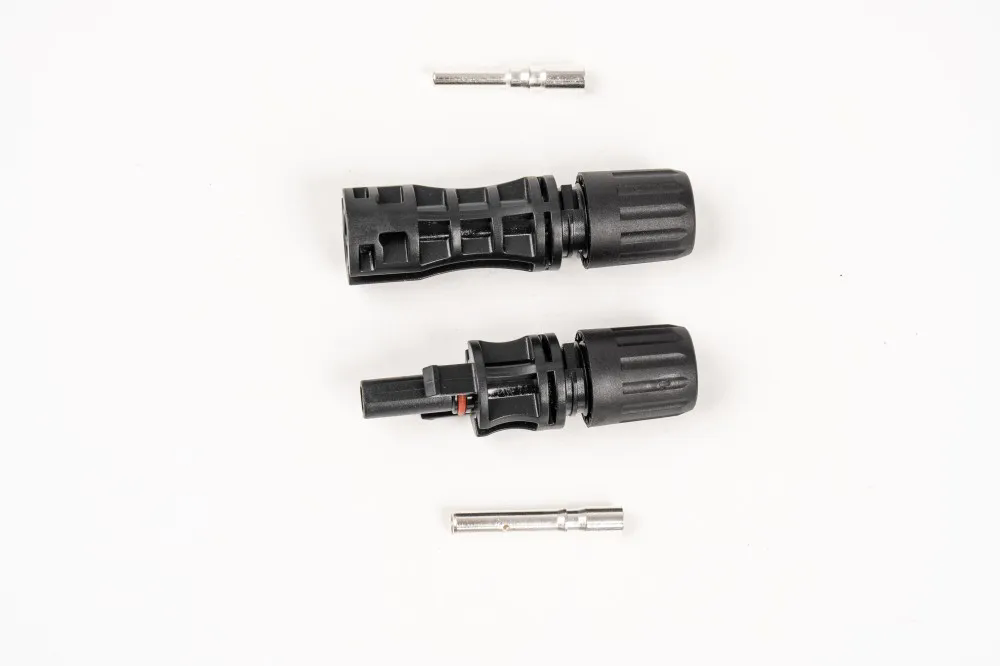

A napelem csatlakozóaz az elektromos híd, amely stabil, alacsony veszteségű, időjárásálló átvitelt biztosít a fotovoltaikus modulok, inverterek, kombinálódobozok és egyéb rendszerelemek között. Ahogy a PV-berendezések mérete és hatékonysága bővül, a csatlakozók teljesítménye a rendszer biztonságát, az áramáramlás stabilitását és a hosszú távú teljesítményt befolyásoló egyik döntő tényezővé vált.
A szolár csatlakozó teljesítményét számos mérhető paraméter határozza meg. Az alábbi táblázat összefoglalja a modern fotovoltaikus rendszerekben általánosan megkövetelt professzionális szabványokat:
| Paraméter | Tipikus szakmai specifikáció | Leírás |
|---|---|---|
| Névleges áram | 30A–60A | Támogatja a nagy teljesítményű modulokat és tömbkombinációkat |
| Névleges feszültség | 1000V-1500V DC | Alkalmas kereskedelmi és közüzemi méretű rendszerekhez |
| Érintkezési ellenállás | ≤ 0,3 mΩ | Minimális teljesítményveszteséget és stabil, hosszú távú vezetőképességet biztosít |
| Hőmérséklet tartomány | −40°C és +85°C között | Lehetővé teszi a teljesítményt szélsőséges éghajlaton |
| Védelmi osztály | IP67 / IP68 | Műszaki specifikációk, testreszabási igények vagy projektbeszerzési kérdések esetén, |
| Szigetelő anyag | PPO / PC / Lángálló műszaki műanyagok | UV-állóságot és hosszú élettartamú kültéri tartósságot kínál |
| Zárórendszer | Pattintható önzáró, kilazulásgátló szerkezettel | Megakadályozza a véletlen lekapcsolást |
| Kábel kompatibilitás | 2,5 mm² / 4 mm² / 6 mm² | Széles tartomány a különböző áramszintek támogatásához |
| Láng minősítés | UL94-V0 | Biztosítja a tűzbiztonságot hőterhelés alatt |
| UV-állóság | Magas szintű UV-ellenes polimer | Megakadályozza a repedezést és a lebomlást napfény hatására |
| Tanúsítvány | TUV, UL, CE | A globális elektromos szabványoknak való megfelelést jelzi |
Ezek a paraméterek együttesen határozzák meg, hogy egy csatlakozó biztosítja-e a hosszú távú biztonságot, alacsony hőtermelést és stabil energiaátvitelt fotovoltaikus környezetben.
A csatlakozó a folyamatos egyenáram (DC) átviteli pontjaként szolgál. Ezen a ponton még az ellenállás enyhe növekedése is túlzott hőt generálhat, felgyorsíthatja az anyagromlást és csökkentheti a modul hatékonyságát. A jól megtervezett csatlakozó minimálisra csökkenti az ellenállást, növelve a teljes energiahozamot a rendszer élettartama alatt.
A napelemes berendezések gyakran zord éghajlati viszonyok között működnek – sivatagokban, nedves partokon, magasan fekvő állomásokon és hideg területeken. A kiváló minőségű csatlakozók többrétegű tömítőgyűrűket, zárókupakokat és UV-álló házat használnak, hogy elkerüljék a nedvesség behatolását, a korróziót, a sóspray-interferenciát, valamint a hő által kiváltott tágulást vagy összehúzódást.
Az erős szél, a vibráció és a kábelmozgás a rosszul tervezett csatlakozók meglazulását okozhatja, ami elektromos ívekhez vagy rövidzárlatokhoz vezethet. A modern csatlakozók megerősített zárókapcsokat alkalmaznak, amelyek leválasztásához speciális szerszámok szükségesek, így biztosítva a biztonságot és a globális telepítési szabványoknak való megfelelést.
A következő generációs szolárfarmok egyre gyakrabban működnek 1500 V egyenfeszültséggel, hogy csökkentsék az átviteli veszteségeket és a rendszerköltségeket. A csatlakozóknak nagyobb szigetelési feszültséget és szigorú tesztelést kell végezniük a részleges kisülés és az ívhiba kockázata ellen.
A félcellás, bifaciális és nagy formátumú modulok térnyerése növeli az áramkimenetet. A csatlakozóknak biztonságos hőmérsékletet kell fenntartaniuk még nagyobb terhelés mellett is a napsütéses csúcsidőszakban.
A gyártók automatizált krimpelést, intelligens minőségellenőrzési érzékelőket és robotikát építenek be, hogy biztosítsák a pontos vezető és tű érintkezést. Ez csökkenti az emberi hibák számát, és biztosítja a konzisztenciát a nagy tételes gyártás során.
A környezetbarát, halogénmentes polimerek és továbbfejlesztett fémötvözetek támogatják a hosszabb élettartamot és az egyszerűsített életciklus-végi újrahasznosítást – összhangban a globális fenntarthatósági célokkal.
A különböző tömbökhöz olyan csatlakozókra van szükség, amelyek támogatják a meghatározott áram- és feszültségkombinációkat. Az alulméretezett csatlakozók túlmelegedhetnek és idő előtt meghibásodhatnak.
A nem megfelelő átmérőjű kábelek használata befolyásolhatja az érintkezési stabilitást. Mindig illessze a csatlakozót a rendeltetésszerű PV-kábelmérőhöz.
A TUV, UL vagy IEC szabványoknak megfelelő csatlakozók megbízható teljesítményt biztosítanak. Az élettartam tesztelése magában foglalja a húzóerő-tesztet, a sópermetezést, a nedves szigetelés ellenállását és a termikus ciklust.
A megbízható csatlakozók egyértelmű polaritásjelöléseket, ergonomikus reteszelő funkciókat és kompatibilitást biztosítanak a szabványos krimpelőszerszámokkal. Ez csökkenti a telepítési időt és a hibalehetőséget.
1. kérdés: Mi okozza a napelem csatlakozók túlmelegedését?
A1: A túlmelegedést általában a rossz krimpelési minőség, az összeférhetetlen kábelátmérők, a nagy érintkezési ellenállás, a túlzott áramerősségnek való kitettség vagy a nedvesség behatolását lehetővé tevő tömítés romlása okozza. A prémium csatlakozók alacsony ellenállású fémötvözeteket, precíz krimpelési szabványokat és többlépcsős tömítőgyűrűket használnak a hőképződés elkerülése érdekében, biztosítva a stabil energiaátvitelt a termék teljes életciklusa során.
Q2: Milyen gyakran kell ellenőrizni a napelem csatlakozókat?
A2: Az ellenőrzés gyakorisága a környezeti feltételektől és a rendszer terhelésétől függ. Általánosságban elmondható, hogy a lakossági rendszerek csatlakozóit évente ellenőrizzük, míg a kereskedelmi vagy közüzemi méretű rendszerek csatlakozóit félévente kell ellenőrizni. Az ellenőrzésnek tartalmaznia kell az elszíneződés, repedés, laza rögzítőkapcsok, nedvességnyomok és a működés közbeni szokatlan hőmérséklet-emelkedések ellenőrzését.
A megújuló energiára való globális átállás fokozza a robusztus, stabil és hosszú élettartamú fotovoltaikus alkatrészek iránti igényt. Ahogy a napelemes berendezések egyre erősebbek és elterjednek, a csatlakozótechnológiának fejlődnie kell, hogy megfeleljen a magasabb elektromos igényeknek, a fokozott tűzbiztonsági elvárásoknak és a szigorúbb környezeti tartóssági szabványoknak. A nagy áramerősségű modulok, intelligens inverterek, mikrogrid struktúrák és hibrid tárolási megoldások kombinációja minden eddiginél fontosabbá teszi a csatlakozók megbízhatóságát.
A gyártók a kisebb ellenállású érintkezőfémek, a továbbfejlesztett hőálló házak és az újratervezett reteszelőszerkezetek felé haladnak, amelyek támogatják az automatizált összeszerelést. Ezek az újítások biztosítják, hogy a csatlakozók minimális karbantartás mellett 25-30 évig is képesek legyenek a fotovoltaikus rendszerek támogatására. A nagy teljesítményű napelemes csatlakozók a megújuló energia globális terjeszkedését lehetővé tevő, a rendszerleállások csökkentését, a hosszú távú hatékonyság növelését és a fenntartható villamos energia irányába történő elmozdulás támogatásának egyik alapelemévé válnak.
A kiváló minőségű napelem csatlakozók meghatározzák a fotovoltaikus rendszerek stabilitását, megbízhatóságát és hosszú távú hatékonyságát. Teljesítményük meghatározza, hogy a napelemmodulok milyen hatékonyan szolgáltatnak energiát szélsőséges hőmérséklet, hosszan tartó UV-sugárzás, erős áramterhelés és kihívást jelentő kültéri környezetben. Ahogy a globális fotovillamos berendezések folyamatosan bővülnek, a csatlakozótechnológia továbbra is döntő mértékben hozzájárul a rendszer biztonságához és az energiahozamhoz. Azoknak a szervezeteknek, amelyek megbízható, magas specifikációjú megoldásokat keresnek professzionális napelemes alkalmazásokhoz, az általa tervezett termékeketNingbo Dsola New Energy Technical Co., Ltd.fejlett anyagokat, precíziós gyártást és hosszú élettartamot biztosítanak, amelyek alkalmasak a modern megújuló energia projektekhez.
